लिथियम बीएमएस सिस्टम
>
|
| उत्पत्ति के प्लेस | सीई |
| प्रमाणन | RoHS, CCC, ISO |
| मॉडल संख्या | 3-4 S14.4V लिथियम BMS सिस्टम |

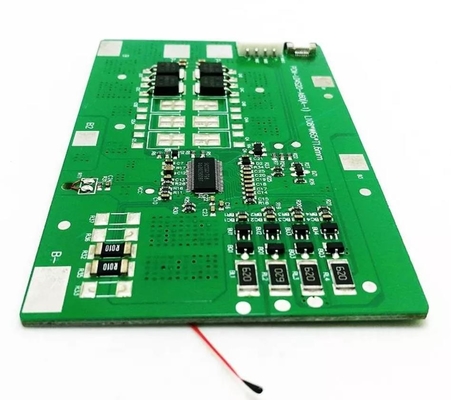

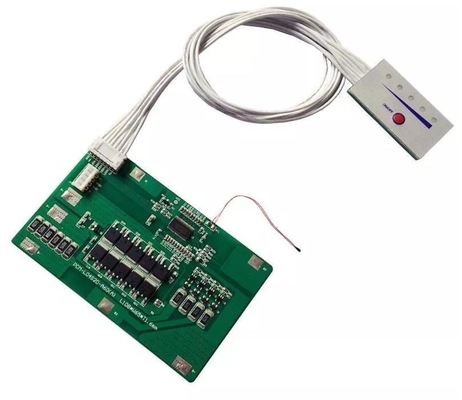

3S या 4S ली आयन बैटरी पैक के साथ 60A लगातार चार्ज और वर्तमान 11.1V या 14.4V लिथियम BMS सिस्टम
आवेदन: यह 3 श्रृंखला 12.6V (11.1) V या 4S 16.8V (14.4V) लिथियम बैटरी पैक के लिए 60A निरंतर निरंतर डिस्चार्ज करंट है, जिसे कनवर्टर या सौर ऊर्जा प्रणाली के लिए लागू किया जाएगा।
| नहीं। | परीक्षण आइटम | मापदंड | ||
| LI आयन | lifepo4 | |||
| 1 | वोल्टेज | चार्जिंग वोल्टेज | डीसी: 16.8 वी 4.2 वी / सेल | डीसी: 14.4 वी 3.6 वी / सीवी |
| सिंगल सेल के लिए बैलेंस वोल्टेज | 4.20 ± 0.025 वी | 3.60 ± 0.025 वी | ||
| 2 | मौजूदा | सिंगल सेल के लिए बैलेंस करंट | 42±5mA | |
| वर्तमान खपत | ≤20μए | |||
| अधिकतम निरंतर चार्जिंग करंट | 50ए | |||
| अधिकतम निरंतर निर्वहन वर्तमान | 50ए | |||
| 3 | ओवर चार्ज प्रोटेक्शन | सिंगल सेल के लिए ओवर चार्ज डिटेक्शन वोल्टेज | 4.25 ± 0.025 वी | 3.9 ± 0.025 वी |
| ओवर चार्ज का पता लगाने में देरी का समय | 0.5S-2S | |||
| सिंगल सेल के लिए ओवर चार्ज रिलीज वोल्टेज | 4.05 ± 0.05 वी | 3.8 ± 0.05 वी | ||
| 4 | निर्वहन संरक्षण से अधिक | सिंगल सेल के लिए ओवर डिस्चार्ज डिटेक्शन वोल्टेज | 2.5 ± 0.08 वी | 2.0 ± 0.08 वी |
| निर्वहन का पता लगाने में देरी का समय | 10mS-200mS | |||
| सिंगल सेल के लिए ओवर डिस्चार्ज रिलीज वोल्टेज | 3.0 ± 0.1 वी | 2.5 ± 0.1 वी | ||
| 5 | वर्तमान सुरक्षा से अधिक | वर्तमान पहचान वोल्टेज से अधिक | 0.2 ± 0.025 वी | 0.1 ± 0.025 वी |
| ओवर करेंट डिटेक्शन करंट | 150 ± 30 ए | |||
| पता लगाने में देरी का समय | 5ms-20ms | |||
| रिहाई की स्थिति | लोड कम करें और रिचार्ज करें | |||
| 6 | लघु सुरक्षा | पता लगाने की स्थिति | बाहरी शॉर्ट सर्किट | |
| पता लगाने में देरी का समय | 200-500us | |||
| रिहाई की स्थिति | लोड कम करें और रिचार्ज करें | |||
| 7 | प्रतिरोध | संरक्षण सर्किटरी (MOSFET) | ≤20मीΩ | |
| 8 | तापमान | तापमान रेंज आपरेट करना | -40~+65ºC | |
| स्टोरेज टेंपरेचर रेंज | -40~+125ºC | |||
टिप्पणियाँ ;1. बैटरी पैक से पहले, कृपया अपने सेल को अच्छी स्थिरता की स्थिति में ग्रेड करें (वोल्टेज अलग होना चाहिए
0.05V से अधिक नहीं, आंतरिक प्रतिबाधा 0.5mO से अधिक नहीं होनी चाहिए, क्षमता अंतर 30mA से अधिक नहीं होना चाहिए)
एनसीएम बैटरी या ली आयन बैटरी के लिए, इंटियल वोल्टेज 4V से अधिक नहीं होना चाहिए और 3V से कम नहीं होना चाहिए,
बैटरी को पहले समानांतर में जोड़ा जाना चाहिए और फिर श्रृंखला कनेक्शन बनाना चाहिए
2. बी-वायर को पहले कनेक्ट करना और फिर 1सेल पोस्टिटिव से 4 सेल पॉजिटिव के क्रम में सख्ती से।
नोट: बैटरी बीएमएस के किसी भी संभावित नुकसान से बचने के लिए कृपया इन तारों को ऊपर दिए गए क्रम में सख्ती से कनेक्ट करें।
