स्मार्ट बैटरी प्रोटेक्शन बोर्ड, बीटी UART 60V 72V के साथ बैलेंसर 17S-24S 80A के साथ BMS;

Name: स्मार्ट बैटरी प्रोटेक्शन बोर्ड, बीटी UART 60V 72V के साथ बैलेंसर 17S-24S 80A के साथ BMS;
Brand: Beijing Silk Road Enterprise Management Services Co., Ltd.
SKU: स्मार्ट बीएमएस सिस्टम 17S-24S 80A
Availability: InStock

उत्पत्ति के प्लेस	चीन
प्रमाणन	CE,FCC,RoHS,UN38.3,MSDS
मॉडल संख्या	स्मार्ट बीएमएस सिस्टम 17S-24S 80A

उत्पाद विवरण

वोल्टेज::

60 वी 72 वी 84 वी

वर्तमान::

80ए

वज़न::

लगभग 0.05 किग्रा

संगत::

17S-24S Lifepo4 और Li-ion बैटरी पैक

प्रकार::

बीएमएस पीसीबीए

सॉफ्टवेयर::

Android और IOS के साथ संगत

प्रमुखता देना:

80A बैटरी प्रोटेक्शन बोर्ड

UART बैटरी प्रोटेक्शन बोर्ड

बैलेंसर के साथ 24S BMS

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा

1 पीसी

मूल्य

To be negotiated

पैकेजिंग विवरण

निर्यात दफ़्ती बॉक्स में पैक किया गया

प्रसव के समय

बातचीत करने के लिए

भुगतान शर्तें

टी/टी, वेस्टर्न यूनियन, मनीग्राम

आपूर्ति की क्षमता

100000 पीसी / माह

उत्पाद वर्णन

स्मार्ट बीएमएस सिस्टम 17S-24S 80A बैटरी प्रोटेक्शन बोर्ड BT UART 60V 72V 84V बैलेंसर के साथ

उत्पाद पैरामीटर

बिजली की आपूर्ति: 10～90V

नींद बिजली की खपत: >50uA

समाज अनुमान अंतर: ± 5%

ऑपरेटिंग तापमान: -40～85℃

संतुलित: 60mA

सेल वोल्टेज संग्रह रेंज: 0～5V

अंतर का पता लगाता है: ±10mV FS

कुल बैटरी वोल्टेज संग्रह रेंज: 10V～90V

अंतर का पता लगाता है: ±100mV FS

चार्ज और डिस्चार्ज करंट कलेक्शन रेंज: 500A

अंतर का पता लगाता है: ± 2%

काम करने वाली बिजली की खपत: 1.5W से कम

सिस्टम स्टार्टअप विधि: बाहरी निष्क्रिय स्विचिंग सिग्नल

तापमान संग्रह सीमा: -40～125℃

अंतर का पता लगाता है: ± 1 ℃

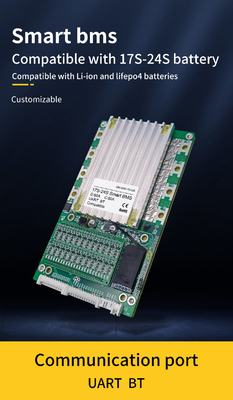

संचार विधि: 1 यूएआरटी सीरियल पोर्ट, मोडबस प्रोटोकॉल का समर्थन करें

अनुशंसित पैरामीटर

LI-आयन

चार्जिंग कट ऑफ

वोल्टेज का पता लगाने: 4.25V

वोल्टेज रिलीज: 4.15V

पता लगाने में देरी: 1000mS

डिस्चार्ज कट ऑफ

वोल्टेज का पता लगाने: 2.7 वी ± 0.1V

वोल्टेज रिलीज: 2.9V ± 0.1V

पता लगाने में देरी: 1000mS

चार्जिंग वोल्टेज

17S 18S 19S 20S 21S 22S 23S 24S * 4.2V

डिस्चार्जिंग करंट

80ए

चार्जिंग करंट

80ए

लाइफपो4

चार्जिंग कट ऑफ

वोल्टेज का पता लगाने: 3.65V

वोल्टेज रिलीज: 3.55V

पता लगाने में देरी: 1000mS

डिस्चार्ज कट ऑफ

वोल्टेज का पता लगाना: 2.4 वी

वोल्टेज रिलीज: 2.6V

पता लगाने में देरी: 1000mS

चार्जिंग वोल्टेज

17S 18S 19S 20S 21S 22S 23S 24S * 3.6V

शॉर्ट सर्किट कट ऑफ

बाहरी लोड शॉर्ट सर्किट

पता लगाने में देरी: 250μS

रिलीज विधि: लोड डिस्कनेक्ट करें

ओवरकुरेंट कट ऑफ

80A×1.5-2.5times

विलंब: 3000mS

रिलीज विधि: लोड डिस्कनेक्ट करें

संतुलित उद्घाटन अंतर दबाव: 0.03V-0.05V

तापमान में कटौती

चार्ज और डिस्चार्ज: ≥75 ℃

रिकवरी तापमान: 50 ℃

समायोजन सीमा: -20 ℃ से 85 ℃

उत्पाद लाभ:

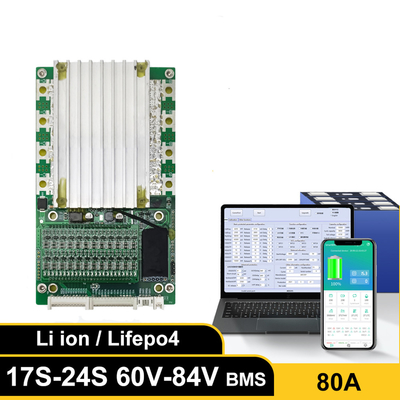

1. ब्लूटूथ मॉड्यूल के साथ बीएमएस का उपयोग फोन पर बैटरी पैरामीटर देखने के लिए किया जा सकता है (एंड्रॉइड और आईओएस के साथ संगत)

2. आप अपनी आवश्यकताओं के अनुसार अपना स्वयं का एप्लिकेशन सिस्टम प्रोग्राम भी विकसित कर सकते हैं।हम मूल संचार प्रदान कर सकते हैं

मसविदा बनाना।

3. बीएमएस के मुख्य सुरक्षा कार्य हैं: ओवरचार्ज प्रोटेक्शन, ओवरडिस्चार्ज प्रोटेक्शन, ओवरकुरेंट प्रोटेक्शन, बैलेंस

संरक्षण, शॉर्ट सर्किट संरक्षण, एनटीसी तापमान नियंत्रण संरक्षण, आदि।

4. एपीपी सॉफ्टवेयर हार्डवेयर और सॉफ्टवेयर मापदंडों को समायोजित कर सकता है।

5. यह ली-आयन और लाइफपो4 बैटरी पैक के साथ संगत है।

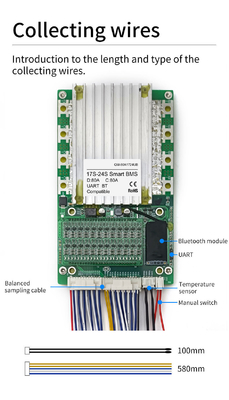

6. यह 17S-24S लिथियम बैटरी पैक के साथ संगत हो सकता है।संतुलित केबल की लंबाई लगभग 580mm है।निशान हैं
प्रत्येक केबल जैसे B-, B1+, B2+……B16+, B+।वेल्डिंग केबल्स के लिए यह एक बहुत ही सुविधाजनक डिज़ाइन है।

7. स्थिर संतुलन: 0.03V-0.05V के बीच बैटरी वोल्टेज अंतर सेट करना, यह स्वचालित रूप से बैलेंस फ़ंक्शन चालू कर देगा।

जब बैलेंस चालू होता है, तो एक एलईडी बैलेंस लाइट होगी।

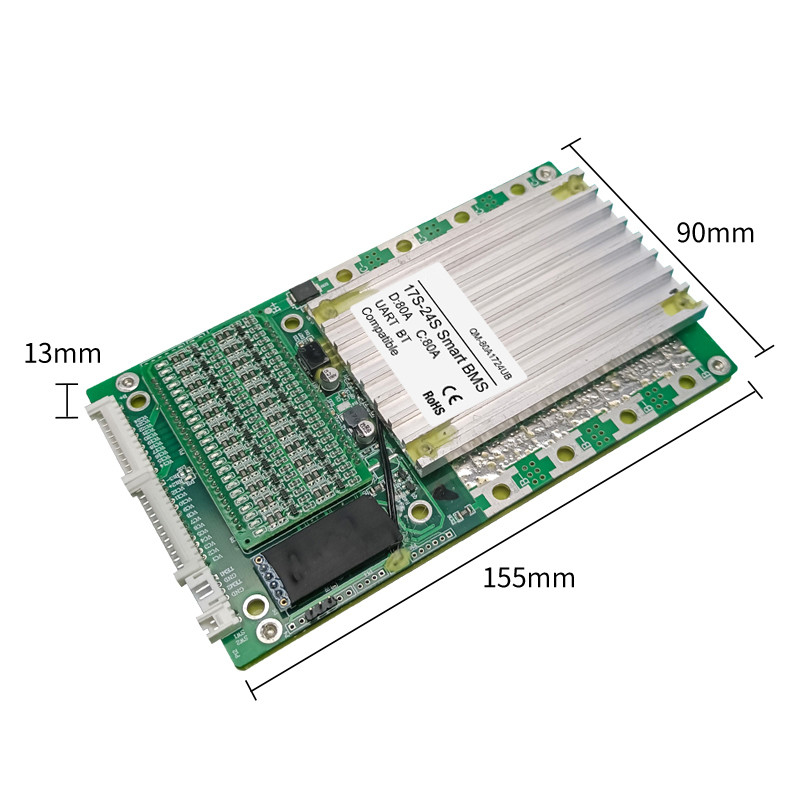

8. उत्पाद का आकार: 155x90x13mm।यह किसी भी बैटरी पैक आकार में स्थापना के लिए उपयुक्त है।

9. यह 17S 18S 19S 20S 21S 22S 23S 24S बैटरी पैक के साथ संगत है।

10. ऐप मुख्य इंटरफ़ेस प्रदर्शन पैरामीटर:

1) पूर्ण क्षमता

2) शेष क्षमता

3) चक्रों की संख्या

4)स्वास्थ्य सूचकांक

5) उच्चतम सेल वोल्टेज

6) सबसे कम सेल वोल्टेज

7) अधिकतम तापमान

8) न्यूनतम तापमान

9) सेल ओवरवॉल्टेज और अंडरवॉल्टेज

10) बैटरी पैक ओवरवॉल्टेज और अंडरवॉल्टेज

11) ओवरकुरेंट चार्ज करना और डिस्चार्ज करना

12) उच्च तापमान और कम तापमान चार्ज और निर्वहन

13) शॉर्ट सर्किट, अंतर दबाव संरक्षण

14) सेकेंडरी डिस्चार्ज करंट

15) प्रत्येक सेल वोल्टेज

16) वास्तविक समय का तापमान

17) क्षमता प्रतिशत

18) वोल्टेज और बैटरी क्षमता प्रदर्शित करें

11. सुरक्षा पैरामीटर सेटिंग्स को संशोधित किया जा सकता है:

1) कुल वोल्टेज ओवरवॉल्टेज और अंडरवॉल्टेज संरक्षण मूल्य, सुरक्षा देरी, रिलीज वोल्टेज, रिलीज देरी

2) सेल ओवरवॉल्टेज और अंडरवॉल्टेज संरक्षण मूल्य, सुरक्षा देरी, रिलीज वोल्टेज, रिलीज देरी

3) उच्च तापमान और कम तापमान चार्ज और निर्वहन संरक्षण तापमान, समय देरी, रिलीज तापमान, रिलीज

विलंब।

4) चार्ज और डिस्चार्ज ओवरकुरेंट प्रोटेक्शन वैल्यू, देरी, रिलीज वैल्यू, रिलीज देरी।

5) माध्यमिक निर्वहन overcurrent संरक्षण मूल्य, देरी, रिलीज मूल्य, रिलीज देरी।

6) शॉर्ट सर्किट और अंतर दबाव संरक्षण मूल्य।

7) संतुलन वोल्टेज, अंतर दबाव, अनुपात, सक्षम, कम गति, मध्यम गति और पूर्ण गति संतुलन दबाव

अंतर।

8) परिवर्तनीय हार्डवेयर पैरामीटर: स्ट्रिंग्स की कुल संख्या, रेटेड क्षमता, पुनरावृत्त ऊपरी और निचली सीमा संकोचन प्रतिशत,

पूर्वाग्रह वर्तमान, वास्तविक पूर्ण क्षमता समायोजन दर, ऊर्जा दक्षता प्रतिशत चार्ज और निर्वहन, धीमी, मध्यम और तेज

नींद और अन्य परिवर्तनीय पैरामीटर।

9) यह फ़ैक्टरी सेटिंग्स को रीसेट और पुनर्स्थापित कर सकता है

12. हम इस उत्पाद को ऑर्डर करने वाले सभी खरीदारों को एपीपी सॉफ्टवेयर का अंग्रेजी मैनुअल भेजेंगे।

13. अगर आपकी मांग 20 पीस तक पहुंचती है, तो हम आपको बी और सी तारों की लंबाई और आकार को अनुकूलित करने में मदद कर सकते हैं।

14. पैकेज में शामिल हैं: बीएमएस + ब्लूटूथ मॉड्यूल + केबल्स।
