स्मार्ट बीएमएस सिस्टम
>
|
| उत्पत्ति के प्लेस | चीन |
| प्रमाणन | CE,FCC,RoHS,UN38.3,MSDS |
| मॉडल संख्या | 20a 30a 40a 50a 10s 36v स्मार्ट बीएमएस सिस्टम |

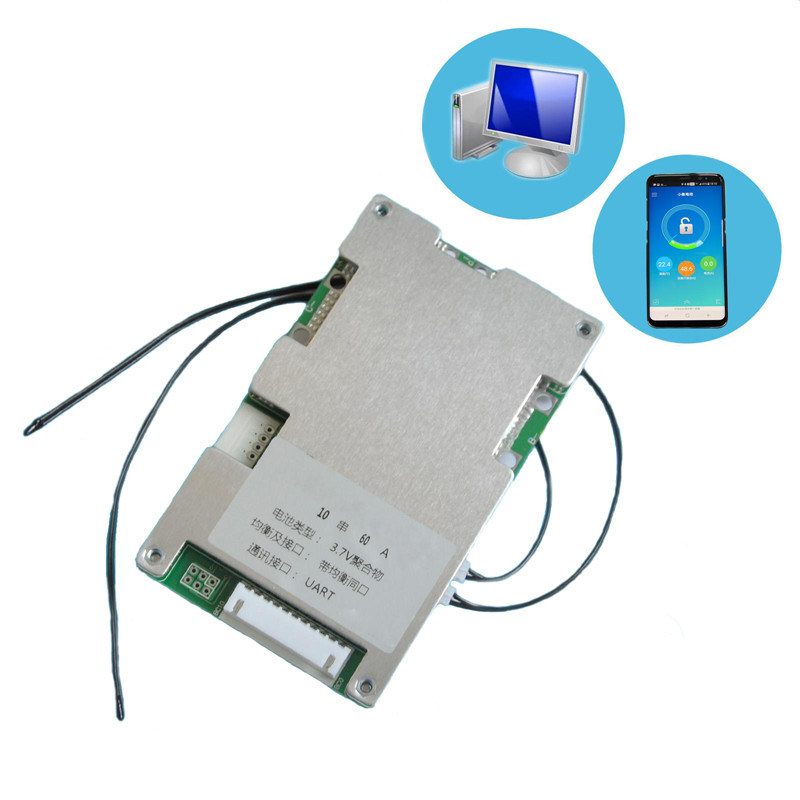

स्मार्ट बैटरी प्रबंधन प्रणाली 20a 30a 40a 50a 10s 36v स्मार्ट BMS सिस्टम Pcb Pcm UART संचार के साथ
| समारोह | परीक्षण परियोजना | परीक्षण स्थिति | विनिर्देश | इकाई | ||
| मिनट | मध्यम | मैक्स | ||||
| ओवर चार्ज प्रोटेक्शन | ओवर चार्ज प्रोटेक्शन वोल्टेज | प्रभारी बंद | 4.22 | 4.25 | 4.28 | वी |
| ओवर चार्ज प्रोटेक्शन डिले टाइम | / | 500 | 1000 | 1500 | एमएस | |
| ओवर चार्ज प्रोटेक्शन रिलीज वोल्टेज | / | 4.1 | 4.15 | 4.2 | वी | |
| बैलेंस फंक्शन | वोल्टेज शुरू करें | / | 3.57 | 3.6 | 3.63 | वी |
| वोल्टेज अंतर शुरू करें | / | 30 | एमवी | |||
| बैलेंस करंट | / | 50 | 60 | एमए | ||
| वर्तमान शुल्क | सामान्य चार्ज करंट | / | 60 | ए | ||
| ओवर चार्ज करंट | ओवर चार्ज करंट | / | 65 | 70 | 75 | ए |
| ओवर चार्ज वर्तमान विलंब समय | / | 2 | 5 | 8 | एस | |
| ओवर चार्ज वर्तमान रिलीज | / | 15 | एस | |||
| तापमान संरक्षण से अधिक चार्ज होने पर | उच्च तापमान संरक्षण | / | 62 | 65 | 68 | ℃ |
| उच्च तापमान चार्ज रिलीज | / | 52 | 55 | 58 | ℃ | |
| कम तापमान चार्ज संरक्षण | / | -12 | -10 | -7 | ℃ | |
| कम तापमान चार्ज रिलीज | / | -3 | 0 | 3 | ℃ | |
| ओवर डिस्चार्ज प्रोटेक्शन | निर्वहन संरक्षण वोल्टेज से अधिक | छुट्टी पर | 2.42 | 2.5 | 2.58 | वी |
| निर्वहन संरक्षण विलंब समय से अधिक | / | 500 | 1000 | 1500 | एमएस | |
| चार्जर संरक्षण रिलीज वोल्टेज से अधिक | / | 2.7 | 2.8 | 2.9 | वी | |
| करंट डिस्चार्ज करें | अधिकतम निरंतर वर्तमान | / | 60 | ए | ||
| वर्तमान सुरक्षा से अधिक | वर्तमान सुरक्षा से अधिक 1 | / | 65 | 70 | 75 | ए |
| वर्तमान 1 से अधिक विलंब समय | / | 3 | 5 | 7 | एस | |
| वर्तमान रिलीज से अधिक | वर्तमान रिलीज की स्थिति से अधिक | / | 32 | एस | ||
| वर्तमान सुरक्षा से अधिक | वर्तमान सुरक्षा से अधिक 2 | / | 80 | 90 | ए | |
| वर्तमान 2 से अधिक विलंब समय | / | 100 | 320 | 500 | एमएस | |
| वर्तमान रिलीज की स्थिति से अधिक | / | 32 | एस | |||
| शॉर्ट सर्किट सुरक्षा | शॉर्ट सर्किट सुरक्षा | / | 150 | 200 | 250 | ए |
| शॉर्ट सर्किट संरक्षण विलंब समय | / | 200 | 400 | 800 | हम | |
| शॉर्ट सर्किट रिलीज | / | कट ऑफ लोड विलंब समय 32S | ||||
| तापमान संरक्षण से अधिक जब निर्वहन | उच्च तापमान संरक्षण | / | 67 | 70 | 73 | ℃ |
| उच्च तापमान निर्वहन रिलीज | / | 57 | 60 | 63 | ℃ | |
| कम तापमान निर्वहन संरक्षण | / | -12 | -10 | -7 | ℃ | |
| कम तापमान निर्वहन रिलीज | / | -3 | 0 | 3 | ℃ | |
| आंतरिक प्रतिरोध | डिस्चार्ज सर्किट का आंतरिक प्रतिरोध | / | 10 | श्री | ||
| स्वयं बिजली की खपत | सामान्य मोड | संचार के साथ | 20 | एमए | ||
| स्लीपिंग मोड | / | 150 | 200 | यूए | ||
| सोने में देरी का समय | / | 8 | 10 | एस | ||
| टिप्पणी: उपरोक्त डेटा केवल नमूने के लिए है।ग्राहक कनेक्ट कंप्यूटर के माध्यम से डेटा को समायोजित कर सकता है | ||||||
आरएफक्यू
1. कॉमन पोर्ट और अलग पोर्ट क्या है?क्या अंतर है?
हम एक उदाहरण के रूप में 13S 48V 15A BMS लेते हैं, सामान्य पोर्ट 15A का अर्थ है कि आपका चार्ज कैथोड और डिस्चार्ज कैथोड एक ही बिंदु के अंत में जुड़ा हुआ है (हमारा P-), चार्ज कैथोड और डिस्चार्ज कैथोड का उपयोग सामान्य कनेक्शन में किया जाता है
पोर्ट, इसलिए चार्ज करंट और डिस्चार्ज करंट समान 15A हैं।जबकि अलग बंदरगाह चार्ज कैथोड (सी-) और डिस्चार्ज कैथोड (पी-) द्वारा अलग से जुड़ा हुआ है, इसलिए चार्ज करंट और डिस्चार्ज करंट अलग-अलग हैं, डिस्चार्ज करंट 15A, चार्ज करंट 8A।
2. बैलेंस फंक्शन क्या है?
कार्य सिद्धांत और कार्य निम्नानुसार हैं, जब आपका एक सेल वोल्टेज अलार्म वोल्टेज (4.18V तक Li-ion, LifePo4 तक (3.6V) तक होता है, तो सेल बैलेंस काम करना शुरू कर देता है, बैलेंस प्रतिरोध 35ma (जब संतुलन) के साथ निर्वहन शुरू होता है डिस्चार्ज काम करना शुरू कर देता है, बीएमएस थोड़ा गर्म होना शुरू हो जाएगा, जो सामान्य प्रतिबिंब है), सेल चार्जिंग और डिस्चार्जिंग दोनों स्थिति में है, और अन्य जो अलार्म वोल्टेज तक नहीं पहुंचे हैं (Li-ion 4.18V, LifePo4 3.6V) केवल चार्जिंग स्थिति में हैं, कोई डिस्चार्जिंग नहीं है, जब फास्ट सेल वोल्टेज अलार्म वोल्टेज (Li-ion 4.25V, LifePo4 3.75V) तक पहुंच जाता है, BMS बिजली सुरक्षा शुरू कर देता है, अन्य सभी सेल चार्ज करना बंद कर देते हैं, यह प्रक्रिया अपनी बैटरी चार्जिंग को बैलेंस करंट में सक्षम करें, और आपकी बैटरी वोल्टेज बैलेंस स्थिति में है, लेकिन जब आपके सेल वोल्टेज का अंतर एक बड़ी रेंज में होता है, तो बैलेंस अच्छी तरह से काम नहीं कर सकता है
3.बैटरी क्षमता और बीएमएस करंट के बीच संबंध?
बैटरी क्षमता और बीएमएस करंट के बीच कोई सीधा संबंध नहीं है, बड़ी क्षमता का मतलब बड़ी बैटरी नहीं है, बल्कि चालू चालू पर निर्भर है, यानी यदि आपका इंजन शक्तिशाली है, तो आपको बीएमएस का उच्च प्रवाह चुनना चाहिए, यह निर्भर नहीं है बैटरी क्षमता पर।
4. मुझे किस प्रकार का चार्जर चुनना चाहिए?
लिथियम बैटरी को विशिष्ट चार्जर चुनना चाहिए, लीडएसिड बैटरी के लिए चार्जर का उपयोग न करें, क्योंकि लीडएसिड चार्जर में उच्च दबाव ब्रेकडाउन सुरक्षा के साथ एमओएस हो सकता है, जो बीएमएस ओवर चार्ज की सुरक्षा नहीं करेगा।लाइफ Po4 बैटरी चार्जर वोल्टेज = बैटरी स्ट्रिंग नंबर X3.6V, जबकि ली-आयन बैटरी चार्जर वोल्टेज = बैटरी स्ट्रिंग नंबर X4.2V।
5. मुझे कौन सा वर्तमान बीएमएस चुनना चाहिए?
एक उदाहरण के रूप में 10एस 36वी लें: आप जो वर्तमान बीएमएस चुनते हैं वह आपकी ई-साइकिल मोटर शक्ति और नियंत्रक की वर्तमान सीमा पर निर्भर करता है।उदाहरण के लिए, 350W से नीचे के लिए 15A, 500W से नीचे के लिए 20A, 800W से नीचे के लिए 30A, 1000W से नीचे के लिए 60A, 1200W से अधिक के लिए हमारे सेवा विशेषज्ञ से संपर्क करें, कुल मिलाकर, जारी रखें वर्तमान नियंत्रक में वर्तमान सीमा से अधिक होगा।
6. क्या मेरा बीएमएस क्षतिग्रस्त है?
यदि आप यह आंकना चाहते हैं कि क्या बीएमएस क्षतिग्रस्त है, तो कृपया निम्न चरणों का परीक्षण करें, यह जांचने के लिए कि क्या प्रत्येक सेल वोल्टेज समान है
वाल्टमीटर?यदि सेल वोल्टेज अंतर 1.0V से अधिक है, तो दोष प्रदर्शित किया जाता है कि यह दूर नहीं चल सकता है, कोई बिजली आपूर्ति नहीं है
प्रारंभ सीमा, कम चार्ज समय, ये सभी मुद्दे लगभग बैटरी कोशिकाओं के कारण होते हैं, अगर बीएमएस क्षतिग्रस्त हो जाता है तो बैटरी में वोल्टेज होने पर कोई शुल्क नहीं, कोई निर्वहन नहीं, कोई निर्वहन नहीं होता है।
