| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | XUWEN |
| प्रमाणन: | CE,FCC,RoHS,UN38.3,MSDS |
| मॉडल संख्या: | 16 वी ~ 96 वी रिचार्जेबल लिथियम बीएमएस 80 ए सिस्टम |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | To be negotiated |
| पैकेजिंग विवरण: | निर्यात दफ़्ती बॉक्स में पैक किया गया |
| प्रसव के समय: | बातचीत करने के लिए |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 100000 पीसी / माह |
| प्रकार:: | लिथियम बैटरी बीएमएस | उपयोग:: | लिथियम बैटरी पैक, LiFePO4 आदि |
|---|---|---|---|
| तांबे की मोटाई:: | 1oz~4oz | बोर्ड मोटाई:: | 1.6 मिमी |
| Min. न्यूनतम। Line Spacing: पंक्ति रिक्ति:: | 0.003" | परत की संख्या:: | डबल या बहुपरत |
| हाई लाइट: | 96 वी लिथियम बीएमएस सिस्टम,वाहन 16 वी लिथियम बीएमएस सिस्टम |
||

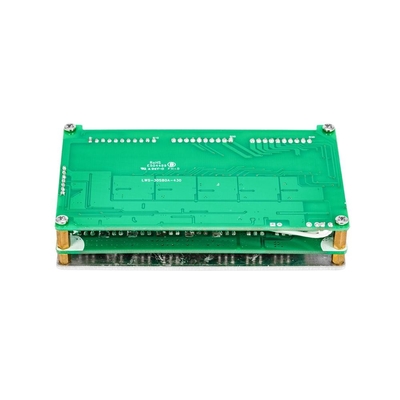

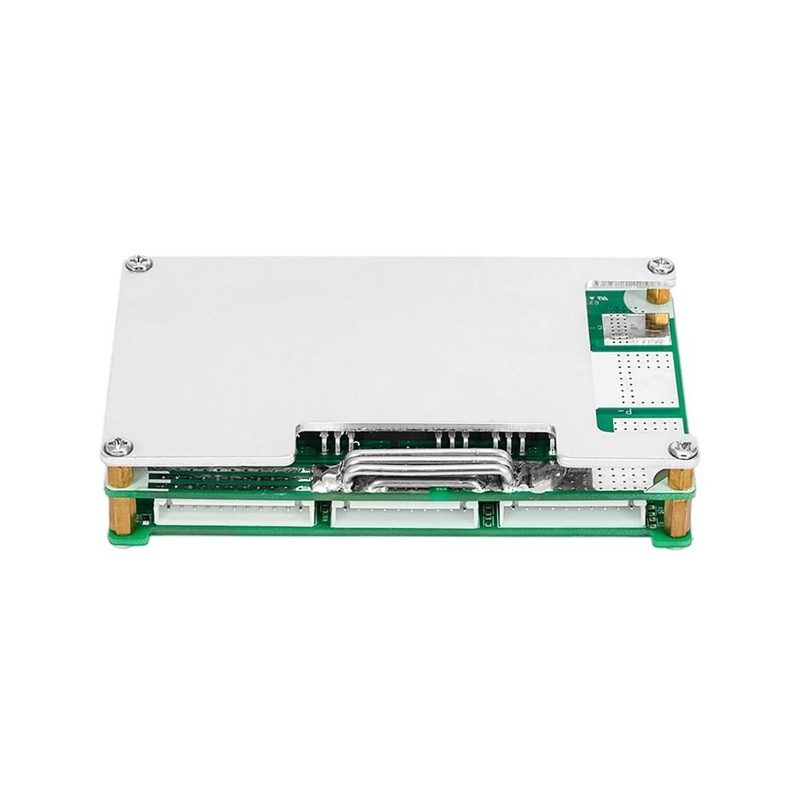

इलेक्ट्रिक वाहन के लिए 16 वी ~ 96 वी रिचार्जेबल लिथियम बीएमएस 80 ए सिस्टम
| परीक्षण संख्या | परीक्षण आइटम | विवरण | मापदंड | |
| 1 | वोल्टेज | चार्जिंग वोल्टेज | 86.4 ± 0.05 वी | |
| सिंगल सेल के लिए बैलेंस वोल्टेज | 3.60 ± 0.025 वी | |||
| 2 | वर्तमान |
सिंगल सेल के लिए बैलेंस करंट वर्तमान खपत |
36 ± 5 एमए 20μA |
|
| अधिकतम निरंतर चार्जिंग करंट | 50ए | |||
| अधिकतम निरंतर निर्वहन वर्तमान | 50ए | |||
| 3 | ओवर चार्ज प्रोटेक्शन | सिंगल सेल के लिए ओवर चार्ज डिटेक्शन वोल्टेज | 3.750.025V | |
| ओवर चार्ज डिटेक्शन डिले टाइम | 0.5S-2S | |||
| सिंगल सेल के लिए ओवर चार्ज रिलीज वोल्टेज | 3.55 ± 0.05 वी | |||
| 4 | ओवर डिस्चार्ज प्रोटेक्शन | सिंगल सेल के लिए ओवर डिस्चार्ज डिटेक्शन वोल्टेज | 2.20V ± 0.0625V | |
| डिस्चार्ज का पता लगाने में देरी का समय | 1500mS-2000mS | |||
| सिंगल सेल के लिए ओवर डिस्चार्ज रिलीज वोल्टेज | 2.70 ± 0.05 वी | |||
| 5 | वर्तमान सुरक्षा से अधिक | वर्तमान पहचान वोल्टेज से अधिक | 0.10 ± 0.015 वी | |
| ओवर करंट डिटेक्शन करंट | 200 ± 20ए | |||
| पता लगाने में देरी का समय | 5ms—20ms | |||
| रिलीज की स्थिति | कट लोड | |||
| 6 | लघु सुरक्षा | पता लगाने की स्थिति | बाहरी शॉर्ट सर्किट | |
| पता लगाने में देरी का समय | 200-500us | |||
| रिलीज की स्थिति | कट लोड | |||
| प्रतिरोध | संरक्षण सर्किटरी (MOSFET) | 50mΩ | ||
| 7 | तापमान | तापमान रेंज आपरेट करना | -20~+70℃ | |
| स्टोरेज टेंपरेचर रेंज | -40 ~ + 125 ℃ |
आरएफक्यू
1. कॉमन पोर्ट और अलग पोर्ट क्या है?अंतर क्या है?
हम एक उदाहरण के रूप में 13S 48V 15A BMS लेते हैं, सामान्य पोर्ट 15A का अर्थ है कि आपका चार्ज कैथोड और डिस्चार्ज कैथोड एक ही बिंदु के अंत में जुड़ा हुआ है (हमारा P-), चार्ज कैथोड और डिस्चार्ज कैथोड का उपयोग सामान्य कनेक्शन में किया जाता है
पोर्ट, इसलिए चार्ज करंट और डिस्चार्ज करंट समान 15A हैं।जबकि अलग बंदरगाह चार्ज कैथोड (सी-) और डिस्चार्ज कैथोड (पी-) द्वारा अलग से जुड़ा हुआ है, इसलिए चार्ज करंट और डिस्चार्ज करंट अलग-अलग हैं, डिस्चार्ज करंट 15A, चार्ज करंट 8A।
2. बैलेंस फंक्शन क्या है?
कार्य सिद्धांत और कार्य निम्नानुसार हैं, जब आपका एक सेल वोल्टेज अलार्म वोल्टेज (4.18V तक Li-ion, LifePo4 तक (3.6V) तक होता है, तो सेल बैलेंस काम करना शुरू कर देता है, बैलेंस प्रतिरोध 35ma (जब संतुलन) के साथ निर्वहन शुरू होता है डिस्चार्ज काम करना शुरू कर देता है, बीएमएस थोड़ा गर्म होना शुरू हो जाएगा, जो सामान्य प्रतिबिंब है), सेल चार्जिंग और डिस्चार्जिंग दोनों स्थिति में है, और अन्य जो अलार्म वोल्टेज तक नहीं पहुंचे हैं (Li-ion 4.18V, LifePo4 3.6V) केवल चार्जिंग स्थिति में हैं, कोई डिस्चार्जिंग नहीं है, जब फास्ट सेल वोल्टेज अलार्म वोल्टेज (Li-ion 4.25V, LifePo4 3.75V) तक पहुंच जाता है, BMS बिजली सुरक्षा शुरू कर देता है, अन्य सभी सेल चार्ज करना बंद कर देते हैं, यह प्रक्रिया अपनी बैटरी चार्जिंग को बैलेंस करंट में सक्षम करें, और आपकी बैटरी वोल्टेज बैलेंस स्थिति में है, लेकिन जब आपके सेल वोल्टेज का अंतर एक बड़ी रेंज में होता है, तो बैलेंस अच्छी तरह से काम नहीं कर सकता है
3.बैटरी क्षमता और बीएमएस करंट के बीच संबंध?
बैटरी क्षमता और बीएमएस करंट के बीच कोई सीधा संबंध नहीं है, बड़ी क्षमता का मतलब बड़ी बैटरी नहीं है, बल्कि चालू चालू पर निर्भर है, यानी यदि आपका इंजन शक्तिशाली है, तो आपको बीएमएस का उच्च प्रवाह चुनना चाहिए, यह निर्भर नहीं है बैटरी क्षमता पर।
4. मुझे किस प्रकार का चार्जर चुनना चाहिए?
लिथियम बैटरी को विशिष्ट चार्जर चुनना चाहिए, लीडएसिड बैटरी के लिए चार्जर का उपयोग न करें, क्योंकि लीडएसिड चार्जर में उच्च दबाव ब्रेकडाउन सुरक्षा के साथ एमओएस हो सकता है, जो बीएमएस ओवर चार्ज की सुरक्षा नहीं करेगा।लाइफ Po4 बैटरी चार्जर वोल्टेज = बैटरी स्ट्रिंग नंबर X3.6V, जबकि ली-आयन बैटरी चार्जर वोल्टेज = बैटरी स्ट्रिंग नंबर X4.2V।
5. मुझे कौन सा वर्तमान बीएमएस चुनना चाहिए?
एक उदाहरण के रूप में 10एस 36वी लें: आप जो वर्तमान बीएमएस चुनते हैं वह आपकी ई-साइकिल मोटर शक्ति और नियंत्रक की वर्तमान सीमा पर निर्भर करता है।उदाहरण के लिए, 350W से नीचे के लिए 15A, 500W से नीचे के लिए 20A, 800W से नीचे के लिए 30A, 1000W से नीचे के लिए 60A, 1200W से अधिक के लिए हमारे सेवा विशेषज्ञ से संपर्क करें, कुल मिलाकर, जारी रखें वर्तमान नियंत्रक में वर्तमान सीमा से अधिक होगा।
6. क्या मेरा बीएमएस क्षतिग्रस्त है?
यदि आप यह आंकना चाहते हैं कि क्या बीएमएस क्षतिग्रस्त है, तो कृपया निम्न चरणों का पालन करें, यह जांचने के लिए कि क्या प्रत्येक सेल वोल्टेज समान है
वाल्टमीटर?यदि सेल वोल्टेज अंतर 1.0V से अधिक है, तो दोष प्रदर्शित किया जाता है कि यह दूर नहीं चल सकता, बिजली की आपूर्ति नहीं
स्टार्ट रेंज, शॉर्ट चार्ज टाइम, ये सभी मुद्दे लगभग बैटरी सेल के कारण होते हैं, अगर बीएमएस क्षतिग्रस्त हो जाता है तो बैटरी में वोल्टेज होने पर कोई चार्ज नहीं, कोई डिस्चार्ज नहीं, कोई डिस्चार्ज नहीं होता है।
