सौर ऊर्जा के लिए 24V 72V Lifepo4 बैटरी संरक्षण बोर्ड 8S 20S 24S 200A
  • सौर ऊर्जा के लिए 24V 72V Lifepo4 बैटरी संरक्षण बोर्ड 8S 20S 24S 200A
  • सौर ऊर्जा के लिए 24V 72V Lifepo4 बैटरी संरक्षण बोर्ड 8S 20S 24S 200A
  • सौर ऊर्जा के लिए 24V 72V Lifepo4 बैटरी संरक्षण बोर्ड 8S 20S 24S 200A
  • सौर ऊर्जा के लिए 24V 72V Lifepo4 बैटरी संरक्षण बोर्ड 8S 20S 24S 200A
सौर ऊर्जा के लिए 24V 72V Lifepo4 बैटरी संरक्षण बोर्ड 8S 20S 24S 200A

सौर ऊर्जा के लिए 24V 72V Lifepo4 बैटरी संरक्षण बोर्ड 8S 20S 24S 200A

उत्पत्ति के प्लेस चीन
प्रमाणन CE/RoHS/UN38.3/MSDS/BIS
मॉडल संख्या 8S 20S 24S 24V 72V 200A LIFEPO4 BMS
उत्पाद विवरण
श्रृंखला::
3s-30s
आवेदन::
सौर ऊर्जा
शेष वर्तमान::
22-33mA
सामान्य बंदरगाह::
हां

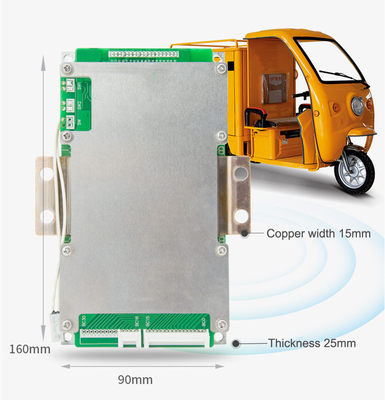

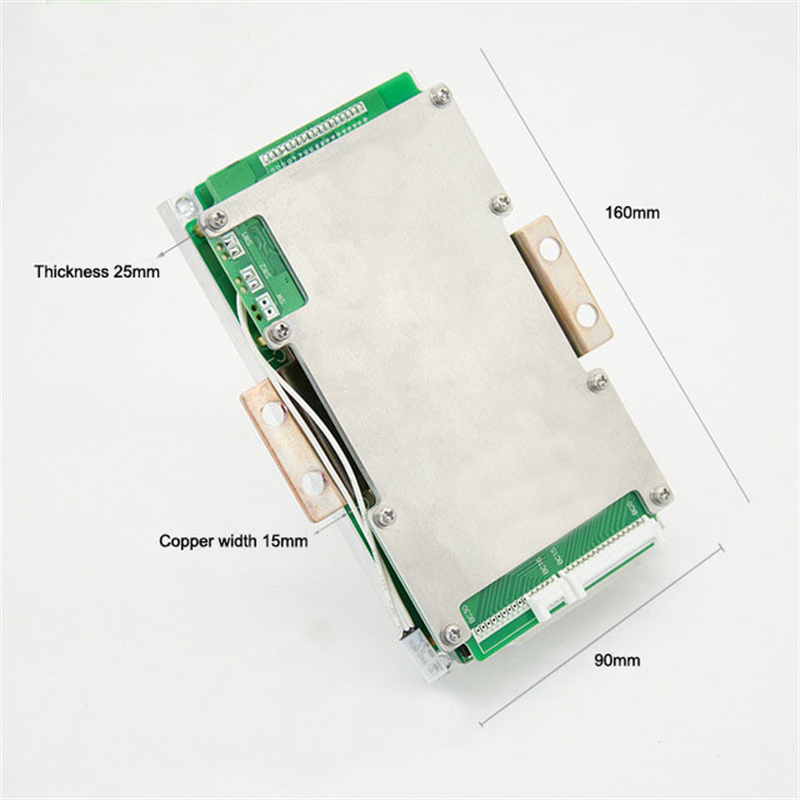

आकार::
160*90*25mm
करंट डिस्चार्ज करें::
200ए
प्रमुखता देना:

72V Lifepo4 बैटरी सुरक्षा बोर्ड

,

24S Lifepo4 बैटरी सुरक्षा बोर्ड

,

200A 24V बैटरी सुरक्षा बोर्ड

भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
1 पीसी
मूल्य
To be negotiated
पैकेजिंग विवरण
निर्यात दफ़्ती बॉक्स में पैक किया गया
प्रसव के समय
बातचीत करने के लिए
भुगतान शर्तें
टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता
100000 पीसी / माह
उत्पाद वर्णन

8S 20S 24S 24V 72V 200A LIFEPO4 BMS बैटरी मैनेजमेंट सिस्टम Lithium Lifepo4 बैटरी प्रोटेक्शन बोर्ड



यह बीएमएस इन्वर्टर, इलेक्ट्रिक साइकिल और इलेक्ट्रिक मोटरसाइकिल के लिए बैटरी पैक के लिए डिज़ाइन किया गया है, इसे लागू किया जा सकता है
लिथियम आयन, ली-पॉलिमर जैसे विभिन्न रासायनिक गुणों वाली लिथियम बैटरी।लिथियम आयरन फॉस्फेट, आदि। सुरक्षा बोर्ड में मजबूत लोडिंग क्षमता होती है और अधिकतम निरंतर डिस्चार्ज करंट 200A . तक पहुंच सकता है

●3-30 सेल श्रृंखला सुरक्षा
चार्जिंग और डिस्चार्जिंग के लिए विभिन्न सुरक्षा कार्य
हार्डवेयर की वर्तमान, शॉर्ट सर्किट संरक्षण कार्यात्मक प्रक्रियाओं पर निर्वहन
डिस्चार्जिंग कंट्रोल स्विच और डिस्चार्जिंग तापमान संरक्षण की स्थिति को सुरक्षित रखता है,
● बहुत कम स्थिर वर्तमान खपत
चार्जिंग इक्वलाइजेशन फंक्शन युक्त

लाभ:
1. बुद्धिमान और शक्तिशाली एमओएस, आयातित आईसी, एकीकृत समाधान।
2. तापमान सेंसर से लैस, संरक्षित नियंत्रण स्विच।
3. फैक्टरी बिक्री, अधिक मात्रा, कम कीमत।
4. समर्थन अनुकूलन (पीसीबी का आकार / सामग्री और संतुलन तारों की लंबाई और आउटपुट लाइन / एल्यूमीनियम खोल सामग्री के प्रतिस्थापन / परिवर्तन पैरामीटर / डेटा भंडारण के कार्य में वृद्धि)

संरक्षण समारोह विवरण
अधिभार संरक्षण:

जब बैटरी चार्जिंग अवस्था में होती है, तो वोल्टेज बढ़ता रहता है।जब सुरक्षा बोर्ड को पता चलता है कि किसी भी सेल का वोल्टेज ओवरचार्ज प्रोटेक्शन वैल्यू से अधिक है, तो प्रोटेक्शन बोर्ड तुरंत टाइमिंग शुरू कर देगा। जब समय ओवरचार्ज प्रोटेक्शन डिले तक पहुँच जाता है, तो प्रोटेक्शन बोर्ड चार्जिंग MOS ट्यूब को बंद कर देगा, उस समय , इसे चार्ज नहीं किया जा सकता है।

अधिभार संरक्षण वसूली:

प्रोटेक्शन बोर्ड पर ओवर वोल्टेज प्रोटेक्शन दिखाई देने के बाद, बैटरी वोल्टेज जाएगा
बैटरी की स्थिर या डिस्चार्ज स्थिति के तहत नीचे।जब सुरक्षा बोर्ड यह पता लगाता है कि प्रत्येक वोल्टेज ओवरचार्ज सुरक्षा के रिकवरी वोल्टेज से कम है, तो सुरक्षा बोर्ड एक सिग्नल आउटपुट करेगा और चार्ज करने के लिए चार्जिंग एमओएस ट्यूब चालू करेगा।

अधिक निर्वहन संरक्षण:

जब बैटरी डिस्चार्ज अवस्था में होती है, तो वोल्टेज कम होता रहता है।जब सुरक्षा बोर्ड को पता चलता है कि किसी भी सेल का वोल्टेज ओवरचार्ज प्रोटेक्शन वैल्यू से कम है, तो प्रोटेक्शन बोर्ड तुरंत टाइमिंग शुरू कर देगा।जब समय ओवर डिस्चार्ज प्रोटेक्शन डिले तक पहुंच जाता है, तो प्रोटेक्शन बोर्ड का आउटपुट सिग्नल डिस्चार्ज एमओएस ट्यूब को बंद कर देगा, लोड लॉक सर्किट काम करेगा, लेकिन, यह इस समय डिस्चार्ज नहीं हो सकता है।

निर्वहन संरक्षण वसूली से अधिक:

प्रोटेक्शन बोर्ड पर ओवर डिस्चार्ज प्रोटेक्शन दिखाई देने के बाद, बैटरी वोल्टेज होगा
बैटरी की स्थिर या डिस्चार्ज स्थिति के तहत ऊपर जा रहा है।जब सुरक्षा बोर्ड यह पता लगाता है कि प्रत्येक वोल्टेज ओवर डिस्चार्ज प्रोटेक्शन के रिकवरी वोल्टेज से अधिक है।इस समय, लोड या चार्ज को डिस्कनेक्ट करें, सुरक्षा बोर्ड एक सिग्नल आउटपुट करेगा और चार्ज करने के लिए चार्जिंग एमओएस ट्यूब चालू करेगा।

वर्तमान सुरक्षा से अधिक:
जब बैटरी स्थिर या डिस्चार्ज अवस्था में होती है, तो करंट अचानक बढ़ जाता है।जब सुरक्षा बोर्ड को पता चलता है कि करंट ओवरकुरेंट प्रोटेक्शन वैल्यू तक पहुँच जाता है, तो प्रोटेक्शन बोर्ड उस समय टाइमिंग शुरू कर देगा।जब सर्किट में वर्तमान अवधि अधिक वर्तमान सुरक्षा विलंब समय तक पहुंच जाती है, तो सुरक्षा बोर्ड का आउटपुट सिग्नल डिस्चार्ज एमओएस ट्यूब को बंद कर देगा, और लोड लॉक सर्किट काम करेगा।इस समय, निर्वहन आयोजित नहीं किया जा सकता है।

वर्तमान सुरक्षा वसूली से अधिक:
प्रोटेक्शन बोर्ड पर करंट प्रोटेक्शन पर डिस्चार्ज दिखाई देने के बाद, डिस्चार्ज MOS ट्यूब बंद हो जाती है, और लूप में करंट 0 हो जाता है। इस समय, लोड डिस्कनेक्ट या चार्ज हो जाता है, प्रोटेक्शन बोर्ड का आउटपुट सिग्नल चालू हो जाएगा निर्वहन एमओएस ट्यूब निर्वहन करने के लिए।
आइटम
न्यूनतम।
मैक्स।
इकाई
विवरण
काम करने की नमी
-20
+70
℃
सामान्य कामकाजी तापमान रेंज
भंडारण तापमान
-40
+85
℃
नमी
निरंतर निर्वहन वर्तमान
200ए
वर्तमान सुरक्षा पर निर्वहन
2 ~ 3 बार निरंतर निर्वहन वर्तमान
+70
℃
सामान्य कामकाजी तापमान रेंज
MOSFET
<10mΩ
वर्तमान शुल्क
200ए
चार्ज वोल्टेज
Lifepo4 बैटरी: श्रृंखला * 3.65V ली आयन बैटरी: श्रृंखला * 4.2V



अधिभार संरक्षण:
संतुलन वोल्टेज:



डिटेक्शन वोल्टेज: Lifepo4: 3.75±0.05V Li आयन: 4.25±0.05V
वोल्टेज प्रारंभ करें: Lifepo4: ≥3.5V ली आयन: ≥4.18V



पता लगाने में देरी का समय: 500 ~ 1500mS
रिकवरी वोल्टेज: Lifepo4: <3.5V Li आयन: <4.18V



रिकवरी वोल्टेज: लाइफपो 4: 3.55 ± 0.05 वी ली आयन: 4.15 ± 0.05 वी
बैलेंस करंट: 22-33mA



निर्वहन संरक्षण से अधिक:
वर्तमान सुरक्षा से अधिक:



डिटेक्शन वोल्टेज: Lifepo4: 2.2 ± 0.1V ली आयन: 2.7 ± 0.1V
डिटेक्शन करंट: 2 ~ 3 बार निरंतर डिस्चार्ज करंट



पता लगाने में देरी का समय: 4000 ~ 6000mS
पता लगाने में देरी का समय: 500 ~ 1500mS



रिकवरी वोल्टेज: Lifepo4: 2.7 ± 0.1V ली आयन: 3.0 ± 0.1V
पुनर्प्राप्ति स्थिति: चार्जर डिस्कनेक्ट करें



लघु सुरक्षा:
तापमान संरक्षण



ट्रिगर की स्थिति: बाहरी लोड शॉर्ट सर्किट
चार्ज डिस्चार्ज उच्च तापमान संरक्षण: 75 ± 5 ℃



पता लगाने में देरी का समय: 300 ~ 600uS




वसूली की स्थिति: लोड उतारो









सौर ऊर्जा के लिए 24V 72V Lifepo4 बैटरी संरक्षण बोर्ड 8S 20S 24S 200A 0सौर ऊर्जा के लिए 24V 72V Lifepo4 बैटरी संरक्षण बोर्ड 8S 20S 24S 200A 1सौर ऊर्जा के लिए 24V 72V Lifepo4 बैटरी संरक्षण बोर्ड 8S 20S 24S 200A 2
