8S 24v BMS बैटरी प्रबंधन प्रणाली, लीड एसिड बैटरी के लिए BMS 100A 120A

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	XUWEN
प्रमाणन:	CE,FCC,RoHS,UN38.3,MSDS
मॉडल संख्या:	8एस 24वी 80ए 100ए 120ए लाइफपो4 बीएमएस

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 पीसी
मूल्य:	To be negotiated
पैकेजिंग विवरण:	निर्यात दफ़्ती बॉक्स में पैक किया गया
प्रसव के समय:	बातचीत करने के लिए
भुगतान शर्तें:	टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता:	1000000 पीसी / माह

संपर्क करें

विस्तृत उत्पाद विवरण

भुगतान दर::	80ए 100ए 120ए	मूलभूत सामग्री::	फाइबर ग्लास
Min. न्यूनतम। Line Spacing: पंक्ति रिक्ति::	0.003''	आवेदन::	ईबाइक, ई-स्कूटर, नाव, ई-स्केटरबोर्ड
बोर्ड मोटाई::	16 मिमी	Min. न्यूनतम। Line Width: रेखा की चौडाई::	0.1 मिमी
हाई लाइट:	100 ए 24 वी बीएमएस बैटरी प्रबंधन प्रणाली , 120 ए 24 वी बीएमएस बैटरी प्रबंधन प्रणाली , लीड एसिड बैटरी के लिए 24 वी बीएमएस

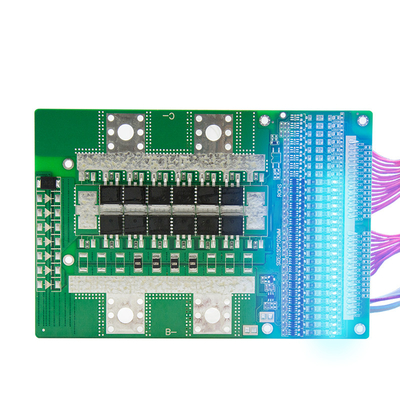

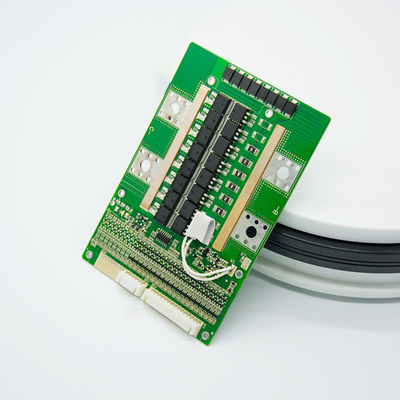

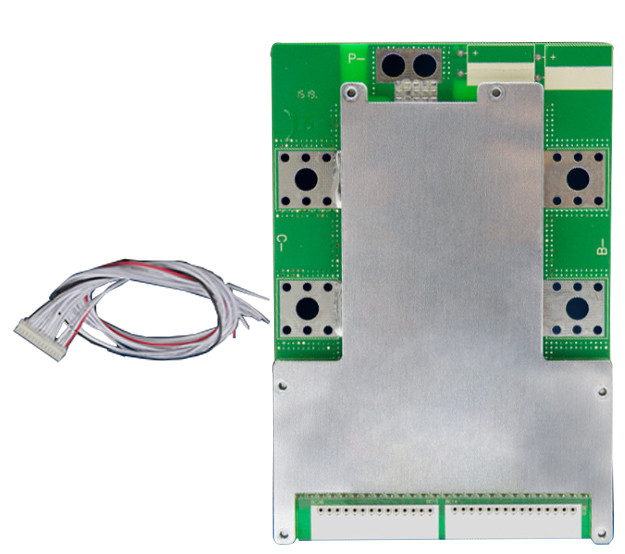

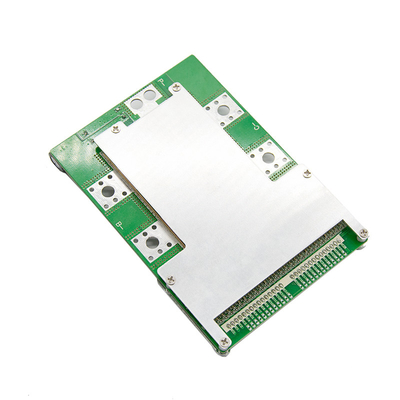

लीड एसिड बैटरी के लिए 8S 24V 80A 100A 120A Lifepo4 BMS बैटरी प्रबंधन प्रणाली

यह बीएमएस इन्वर्टर, इलेक्ट्रिक साइकिल और इलेक्ट्रिक मोटरसाइकिल के लिए बैटरी पैक के लिए डिज़ाइन किया गया है, इसे लागू किया जा सकता है
लिथियम आयन, ली-पॉलिमर जैसे विभिन्न रासायनिक गुणों वाली लिथियम बैटरी।लिथियम आयरन फॉस्फेट, आदि। सुरक्षा

बोर्ड में मजबूत लोडिंग क्षमता है और अधिकतम निरंतर डिस्चार्ज करंट 80A 100A 120A तक पहुंच सकता है।

● 4 ~ 24 सेल श्रृंखला सुरक्षा

चार्जिंग और डिस्चार्जिंग के लिए विभिन्न सुरक्षा कार्य

डिस्चार्ज ओवरकुरेंट, हार्डवेयर की शॉर्ट सर्किट सुरक्षा कार्यात्मक प्रक्रियाएं

डिस्चार्जिंग कंट्रोल स्विच और डिस्चार्जिंग तापमान संरक्षण की स्थिति को सुरक्षित रखता है,

● बहुत कम स्थिर वर्तमान खपत

चार्जिंग इक्वलाइजेशन फंक्शन युक्त

कार्यों	परीक्षण चीज़ें	विनिर्देश			इकाई
कार्यों	परीक्षण चीज़ें	न्यूनतम।	प्रकार	मैक्स।	इकाई
चालू बिजली	रिचार्जिंग करंट	-	-	100	ए
चालू बिजली	निर्वहन वर्तमान	-	-	100	ए
चार्जिंग सुरक्षा	चार्जर वोल्टेज (CC-CV) lifepo4	बैटरी श्रृंखला *3.6			वी
	चार्जर वोल्टेज (सीसी-सीवी) ली-आयन	बैटरी श्रृंखला *4.2			वी
	ओवर-चार्ज सुरक्षा वोल्टेज lifepo4	3.600	3.650	3.700	वी
	ओवर-चार्ज सुरक्षा वोल्टेज ली-आयन	4.220	4.250	4.280	वी
	ओवर-चार्ज सुरक्षा विलंब समय	500	1000	1500	एमएस
	ओवर-चार्ज प्रोटेक्शन रिकवरी वोल्टेज lifepo4	3.400	3.450	3.500	वी
	ओवर-चार्ज प्रोटेक्शन रिकवरी वोल्टेज ली-आयन	4.140	4.180	4.230	वी
निर्वहन सुरक्षा	ओवर-डिस्चार्ज सुरक्षा वोल्टेज lifepo4	2.400	2.500	2.600	वी
	ओवर-डिस्चार्ज सुरक्षा वोल्टेज ली-आयन	2.700	2.800	2.900	वी
	ओवर-डिस्चार्ज सुरक्षा विलंब समय	50	100	200	वी
	ओवर-डिस्चार्ज प्रोटेक्शन रिकवरी वोल्टेज lifepo4	2.900	3.000	3.100	वी
	ओवर-डिस्चार्ज प्रोटेक्शन रिकवरी वोल्टेज ली-आयन	2.800	2.900	3.000	वी
	ओवर-डिस्चार्ज प्रोटेक्शन रिकवरी कंडीशन	डिस्कनेक्ट लोड या चार्जिंग सक्रियण
ओवरकुरेंट सुरक्षा	ओवरकुरेंट संरक्षण मूल्य चार्ज करना	_	_	_	ए
	ओवरकुरेंट देरी चार्ज करना	_	_	_	एमएस
	चार्जिंग रिलीज एडजस्टमेंट	_
	डिस्चार्ज ओवरकुरेंट 1 सुरक्षा वर्तमान मूल्य	320	360	400	ए
	डिस्चार्ज ओवरकुरेंट 1 सुरक्षा विलंब	50	100	200	एमएस
	डिस्चार्ज ओवरकुरेंट प्रोटेक्शन रिकवरी कंडीशन	डिस्कनेक्ट लोड या चार्जिंग सक्रियण
शॉर्ट सर्किट सुरक्षा	शॉर्ट सर्किट संरक्षण देरी समय	100	200	300	हम
शॉर्ट सर्किट सुरक्षा	शॉर्ट सर्किट संरक्षण वसूली	डिस्कनेक्ट लोड
संतुलित कार्य	संतुलित टर्न-ऑन वोल्टेज lifepo4	3.400	3.450	3.500	वी
	संतुलित टर्न-ऑन वोल्टेज ली-आयन	4.170	4.190	4.220	वी
	संतुलित धारा	20		30	एमए
तापमान सुरक्षा (आंतरिक रूप से स्थापित)	तापमान संरक्षण मूल्य	_	75	_	℃
तापमान सुरक्षा (आंतरिक रूप से स्थापित)	तापमान संरक्षण रिलीज मूल्य	_	53	_	℃
आंतरिक प्रतिरोध	निर्वहन पाश आंतरिक प्रतिरोध	_	10	20	श्री
स्वयं लेने वाली	संचालन विधा	_	20	50	यूए
काम करने की नमी	सामान्य ऑपरेटिंग रेंज	-20	_	70	℃
भंडारण तापमान	आर्द्रता<90%, कोई संक्षेपण नहीं	-40	_	85	℃
सुरक्षा बोर्ड का आकार	एल * डब्ल्यू * एच	15010216			मिमी

संरक्षण समारोह विवरण
ओवरचार्ज प्रोटेक्शन: जब बैटरी चार्जिंग अवस्था में होती है, तो वोल्टेज बढ़ता रहता है।जब सुरक्षा बोर्ड को पता चलता है कि किसी भी सेल का वोल्टेज ओवरचार्ज प्रोटेक्शन वैल्यू से अधिक है, तो प्रोटेक्शन बोर्ड तुरंत टाइमिंग शुरू कर देगा।जब समय ओवरचार्ज सुरक्षा विलंब तक पहुंच जाता है, तो सुरक्षा बोर्ड चार्जिंग एमओएस ट्यूब को बंद कर देगा, उस समय इसे चार्ज नहीं किया जा सकता है।

अधिभार संरक्षण वसूली
प्रोटेक्शन बोर्ड पर ओवरवॉल्टेज प्रोटेक्शन दिखाई देने के बाद, बैटरी वोल्टेज बैटरी की स्टेटिक या डिस्चार्ज अवस्था के तहत नीचे जाएगी।जब सुरक्षा बोर्ड यह पता लगाता है कि प्रत्येक वोल्टेज ओवरचार्ज सुरक्षा के रिकवरी वोल्टेज से कम है, तो सुरक्षा बोर्ड एक सिग्नल आउटपुट करेगा और चार्ज करने के लिए चार्जिंग एमओएस ट्यूब चालू करेगा।

ओवर-डिस्चार्ज सुरक्षा
जब बैटरी डिस्चार्ज अवस्था में होती है, तो वोल्टेज कम होता रहता है।जब सुरक्षा बोर्ड को पता चलता है कि किसी भी सेल का वोल्टेज ओवरचार्ज प्रोटेक्शन वैल्यू से कम है, तो प्रोटेक्शन बोर्ड तुरंत टाइमिंग शुरू कर देगा।जब समय ओवर डिस्चार्ज प्रोटेक्शन डिले तक पहुंच जाता है, तो प्रोटेक्शन बोर्ड का आउटपुट सिग्नल डिस्चार्ज एमओएस ट्यूब को बंद कर देगा, लोड लॉक सर्किट काम करेगा, लेकिन, यह इस समय डिस्चार्ज नहीं हो सकता है।ओवर डिस्चार्ज प्रोटेक्शन रिकवरी: प्रोटेक्शन बोर्ड पर ओवर डिस्चार्ज प्रोटेक्शन दिखाई देने के बाद, बैटरी वोल्टेज बैटरी की स्टेटिक या डिस्चार्ज अवस्था के तहत ऊपर जाएगा।जब सुरक्षा बोर्ड को पता चलता है कि प्रत्येक वोल्टेज . से अधिक है
ओवर डिस्चार्ज प्रोटेक्शन का रिकवरी वोल्टेज।इस समय, लोड या चार्ज को डिस्कनेक्ट करें, सुरक्षा बोर्ड एक सिग्नल आउटपुट करेगा और चार्ज करने के लिए चार्जिंग एमओएस ट्यूब चालू करेगा।

ओवरकुरेंट सुरक्षा
जब बैटरी स्थिर या डिस्चार्ज अवस्था में होती है, तो करंट अचानक बढ़ जाता है।जब सुरक्षा बोर्ड को पता चलता है कि करंट ओवरकुरेंट प्रोटेक्शन वैल्यू तक पहुँच जाता है, तो प्रोटेक्शन बोर्ड उस समय टाइमिंग शुरू कर देगा।जब सर्किट में वर्तमान अवधि ओवरकुरेंट सुरक्षा देरी समय तक पहुंच जाती है, तो सुरक्षा बोर्ड का आउटपुट सिग्नल डिस्चार्ज एमओएस ट्यूब बंद कर देगा, और लोड लॉक सर्किट काम करेगा।इस समय, निर्वहन आयोजित नहीं किया जा सकता है।

ओवरकुरेंट सुरक्षा वसूली
प्रोटेक्शन बोर्ड पर डिस्चार्ज ओवरकुरेंट प्रोटेक्शन दिखाई देने के बाद, डिस्चार्ज MOS ट्यूब बंद हो जाती है, और लूप में करंट 0 हो जाता है। इस समय, लोड डिस्कनेक्ट या चार्ज हो जाता है, प्रोटेक्शन बोर्ड का आउटपुट सिग्नल चालू हो जाएगा डिस्चार्ज करने के लिए MOS ट्यूब को डिस्चार्ज करें।
