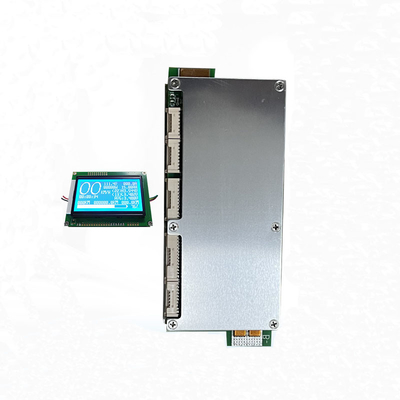

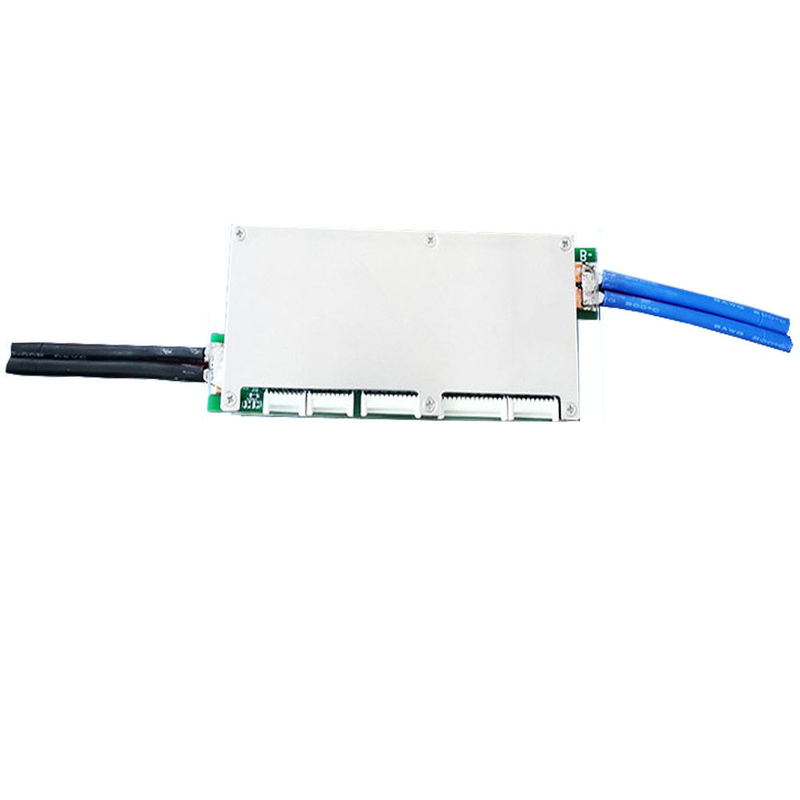

लिथियम आयन बैटरी के लिए उच्च वर्तमान स्मार्ट बीएमएस, बीटी के साथ चींटी बीएमएस 32 एस

उच्च धारा चींटी 8s से 32s 100a 200a 300a एलटीओ बैटरी बीएमएस ली आयन लाइफपो4 एलटीओ स्मार्ट बीएमएस बीटी . के साथ

उत्पाद का परिचय:
चार्जिंग करंट: 50A
बैलेंस करंट: 100MA
तारों की विधि: एक ही बंदरगाह
आकार: लंबाई 19CM चौड़ाई 7CM मोटाई 2.5CM
सिंगल सेल वोल्टेज: डिटेक्शन रेंज 1V-4.6V, सटीकता 5Mv . से कम
अधिक चार्ज और भुगतान किया गया: संरक्षित
शॉर्ट सर्किट प्रोटेक्शन: शॉर्ट सर्किट प्रोटेक्शन करंट सेट किया जा सकता है
बीटी कनेक्शन: Android के लिए
लागू बैटरी:
8S से -32S संस्करण:
8-32S ली-आयन बैटरी;8-32S Lifepo4 बैटरी; 10-32S टाइटेनियम एलटीओ लिथियम;
कूलम्ब काउंटर: वर्तमान बनाम समय के आधार पर सटीक गणना
बैटरी शेष क्षमता, त्रुटि सीमा 5% से कम है
बिजली की खपत: काम पर 3MA
स्टैंडबाय के दौरान 1.5MA

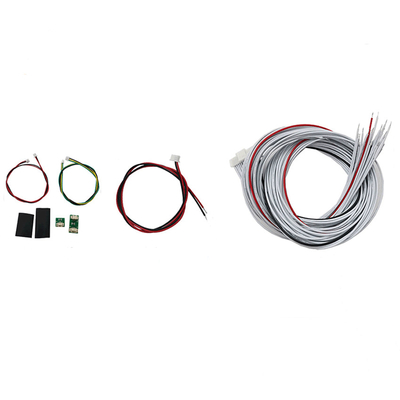

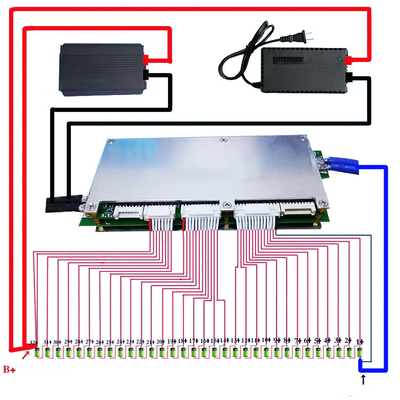

नोट: केबल पहले ब्लैक वायर से बैटरी पैक के कुल नकारात्मक इलेक्ट्रोड से दूर दाईं ओर जुड़ा हुआ है, जो
बैटरी की पहली सेल का ऋणात्मक इलेक्ट्रोड है।

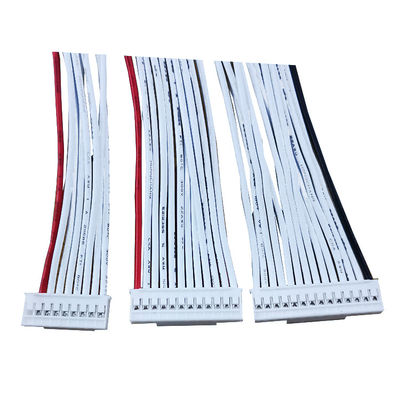

फिर काले तार से शुरू करें और पहले सफेद तार से दाएं से बाएं से पहली सेल, दूसरी सेल, तीसरी सेल से शुरू करें
बैटरी और इसी तरह, और क्रम में प्रत्येक सेल के सकारात्मक इलेक्ट्रोड से कनेक्ट करें।होने वाली कोशिकाओं की न्यूनतम संख्या
कनेक्टेड 8S है, और 32S से कम की बैटरियों को खाली नहीं छोड़ा जाता है।कनेक्ट करने के बाद, वोल्टेज को मापने के लिए एक बहु-मीटर का उपयोग करें
प्लग पंक्ति पर।सुरक्षा बोर्ड में प्लग करने से पहले यह पुष्टि करने में कोई समस्या नहीं है कि वोल्टेज सही है
तार एक लाल तार से जुड़ा है, चाहे उसका रंग कुछ भी हो), ध्यान दें कि तीसरे और आखिरी सॉकेट पर आखिरी लाल तार बी + है जो
सुरक्षा बोर्ड को बिजली की आपूर्ति करता है।यह बैटरी के अंतिम सेल के केबल से जुड़ा होता है।यानी दो तारों की जरूरत है
बैटरी के अंतिम सकारात्मक ध्रुव पर बीएमएस से जुड़ा होना।तीसरे सॉकेट के आखिरी लाल तार के पीछे एक छेद होता है
और बी + बेमानी है।आप इसे अकेला छोड़ सकते हैं।अन्य निर्देश 24S सुरक्षा बोर्ड के समान हैं

आरएफक्यू

1. कॉमन पोर्ट और अलग पोर्ट क्या है?क्या अंतर है?
हम एक उदाहरण के रूप में 13S 48V 15A BMS लेते हैं, सामान्य पोर्ट 15A का अर्थ है कि आपका चार्ज कैथोड और डिस्चार्ज कैथोड एक ही बिंदु के अंत में जुड़ा हुआ है (हमारा P-), चार्ज कैथोड और डिस्चार्ज कैथोड का उपयोग सामान्य कनेक्शन में किया जाता है
पोर्ट, इसलिए चार्ज करंट और डिस्चार्ज करंट समान 15A हैं।जबकि अलग बंदरगाह चार्ज कैथोड (सी-) और डिस्चार्ज कैथोड (पी-) द्वारा अलग से जुड़ा हुआ है, इसलिए चार्ज करंट और डिस्चार्ज करंट अलग-अलग हैं, डिस्चार्ज करंट 15A, चार्ज करंट 8A।

2. बैलेंस फंक्शन क्या है?
कार्य सिद्धांत और कार्य निम्नानुसार हैं, जब आपका एक सेल वोल्टेज अलार्म वोल्टेज (4.18V तक Li-ion, LifePo4 तक (3.6V) तक होता है, तो सेल बैलेंस काम करना शुरू कर देता है, बैलेंस प्रतिरोध 35ma (जब संतुलन) के साथ निर्वहन शुरू होता है डिस्चार्ज काम करना शुरू कर देता है, बीएमएस थोड़ा गर्म होना शुरू हो जाएगा, जो सामान्य प्रतिबिंब है), सेल चार्जिंग और डिस्चार्जिंग दोनों स्थिति में है, और अन्य जो अलार्म वोल्टेज तक नहीं पहुंचे हैं (Li-ion 4.18V, LifePo4 3.6V) केवल चार्जिंग स्थिति में हैं, कोई डिस्चार्जिंग नहीं है, जब फास्ट सेल वोल्टेज अलार्म वोल्टेज (Li-ion 4.25V, LifePo4 3.75V) तक पहुंच जाता है, BMS बिजली सुरक्षा शुरू कर देता है, अन्य सभी सेल चार्ज करना बंद कर देते हैं, यह प्रक्रिया अपनी बैटरी चार्जिंग को बैलेंस करंट में सक्षम करें, और आपकी बैटरी वोल्टेज बैलेंस स्थिति में है, लेकिन जब आपके सेल वोल्टेज का अंतर एक बड़ी रेंज में होता है, तो बैलेंस अच्छी तरह से काम नहीं कर सकता है

3.बैटरी क्षमता और बीएमएस करंट के बीच संबंध?
बैटरी क्षमता और बीएमएस करंट के बीच कोई सीधा संबंध नहीं है, बड़ी क्षमता का मतलब बड़ी बैटरी नहीं है, बल्कि चालू चालू पर निर्भर है, यानी यदि आपका इंजन शक्तिशाली है, तो आपको बीएमएस का उच्च प्रवाह चुनना चाहिए, यह निर्भर नहीं है बैटरी क्षमता पर।

4. मुझे किस प्रकार का चार्जर चुनना चाहिए?
लिथियम बैटरी को विशिष्ट चार्जर चुनना चाहिए, लीडएसिड बैटरी के लिए चार्जर का उपयोग न करें, क्योंकि लीडएसिड चार्जर में उच्च दबाव ब्रेकडाउन सुरक्षा के साथ एमओएस हो सकता है, जो बीएमएस ओवर चार्ज की सुरक्षा नहीं करेगा।लाइफ Po4 बैटरी चार्जर वोल्टेज = बैटरी स्ट्रिंग नंबर X3.6V, जबकि ली-आयन बैटरी चार्जर वोल्टेज = बैटरी स्ट्रिंग नंबर X4.2V।

5. मुझे कौन सा वर्तमान बीएमएस चुनना चाहिए?
एक उदाहरण के रूप में 10एस 36वी लें: आप जो वर्तमान बीएमएस चुनते हैं वह आपकी ई-साइकिल मोटर शक्ति और नियंत्रक की वर्तमान सीमा पर निर्भर करता है।उदाहरण के लिए, 350W से नीचे के लिए 15A, 500W से नीचे के लिए 20A, 800W से नीचे के लिए 30A, 1000W से नीचे के लिए 60A, 1200W से अधिक के लिए हमारे सेवा विशेषज्ञ से संपर्क करें, कुल मिलाकर, जारी रखें वर्तमान नियंत्रक में वर्तमान सीमा से अधिक होगा।

6. क्या मेरा बीएमएस क्षतिग्रस्त है?
यदि आप यह आंकना चाहते हैं कि क्या बीएमएस क्षतिग्रस्त है, तो कृपया निम्न चरणों का परीक्षण करें, यह जांचने के लिए कि क्या प्रत्येक सेल वोल्टेज समान है
वाल्टमीटर?यदि सेल वोल्टेज अंतर 1.0V से अधिक है, तो दोष प्रदर्शित किया जाता है कि यह दूर नहीं चल सकता है, कोई बिजली आपूर्ति नहीं है
प्रारंभ सीमा, कम चार्ज समय, ये सभी मुद्दे लगभग बैटरी कोशिकाओं के कारण होते हैं, अगर बीएमएस क्षतिग्रस्त हो जाता है तो बैटरी में वोल्टेज होने पर कोई शुल्क नहीं, कोई निर्वहन नहीं, कोई निर्वहन नहीं होता है।
